SEISMIK EKSPLORASI

Bila kita mendengar mengenai seismic ekplorasi maka yang kita bayangkan adalah mengenai metode yang digunakan dalam tahap eksplorasi. Namun lebih tepatnya seimik eksplorasi adalah metode yang menggunakan gelombang seismic yang dimanfaatkan guna menerangkan aktivitas pencarian SDA (sumber daya alam) baik itu berupa mineral, minyak dan gas bumi yang terletak dibawah permukaan bumi.

Metode yang digunakan secara umum adalah metode yang memanfaatkan fenomena gangguan perambatan gelombang seismic yang diakibatkan oleh medium batuan yang dilewatinya yang ada dibawah permukaan bumi. Dari gangguan perambatan batuan tersebut nantinya kita dapat mengetahui struktur kondisi bawah permukaan daerah yang akan di ekplorasi. Maka dari itu dasar penggunaan seismic dibutuhkan adanya adanya respek batuan terhadap getaran yang menunjukkan batuan sebagai penghantar gelombang dan batas lapisan antara 2 lapisan yang berbeda sehingga akan mengakibatkan   gelombang dapat terbias atau terpantul

Secara umum gelombang seismic dibagi menjadi dua yaitu seismic refraksi dan seismic refleksi. Seismic refraksi merupakan metode seismic dengan menggunakan pembacaan gelombang seismic yang terbiaskan atau terbelokkan. Sedangkan metode seismic refraksi adalah dengan menggunakan pembacaan gelombang seismic yang terpantulkan.



Gambar 1. Gambar bentuk gelombang seismic refraksi dan seismic refleksi

Keunggulan dan kelemahan seismic refraksi :

A.Keunggulan :

·         Pengamatan seismic refraksi lokasi sumber dan penerima yang kecil sehingga relative lebih ekonomis dalam pengambilan data

·         Prosesing refraksi relative simple dilakukan kecuali proses filtering untuk memperkuat sinyak first break yang dibaca.

·         Digunakan untuk penelitian daerah dangkal, misal: untuk membantu bidang teknik sipil seperti pembangunan waduk, terowongan, gedung.

B.Kelemahan :

·         Dalam pengukuran yang regional, seismic refraksi membutuhkan offset yang lebih lebar.

·         Seismik bias hanya bekerja jika kecepatan gelombang meningkat sebagai fungsi dari kedalaman

·         Seismic bias biasanya diinterpretasikan dalam bentuk lapisan-lapisan , tidak dapat mengetahui adanya dip dan topografi lapisan tersebut.

Keunggulan dan kelemahan seismic refraksi :

A.Keunggulan :

·         Pengukuran seismic pantul menggunakan offset yang lebih kecil

·         Seismic pantul dapat bekerja bagaimanapun perubahan kecepatan yang terjadi sebagai fungsi kedalaman

·         Seismic pantul lebih mampu melihat struktur bawah permukaan yang lebih komplek

·         Seismic pantul merekam semua media yang terekam di bawah permukaan.

·         Bawah permukaan dapat tergambar dengan baik.

·         Digunakan untuk survei bawah tanah yang dalam, misal: pencarian minyak bumi, penelitian bahan galian ekonomis bawah permukaan

B.Kelemahan :

·         Karena lokasi dan penerima yang cukup lebar untuk memberikan citra bawah permukaan yang lebih baik, maka biaya yang dikeluarkan lebih mahal.

·         Prosesing seismic refleksi memerlukan computer yang lebih mahal dan sistem data base yang jauh lebih handal

·         Karena banyaknya data yang direkam, pengetahuan database harus kuat, diperlukan juga beberapa asumsi tentang model yang kompleks dan interpretasi membutuhkan personal yang ahli dalam bidangnya.

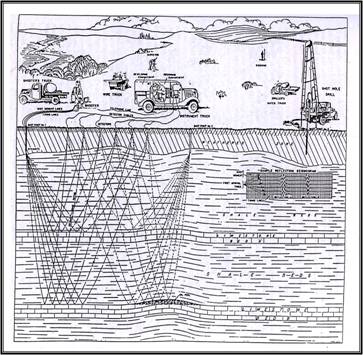

Teknik dasar dalam penggunaan metode seismic diatas dataran meliputi :

Ø  Pemilihan lokasi titik-titik yang ditetapkan & penempatan sumber energi, salah satunya ledakan atau perangkat lainnya.

Ø  Mempersiapkan dan mengubur geophone di dalam suatu susunan yang ditentukan & menghubungkan gephone ke perangkat melalui kabel panjang.

Ø  Pemicuan sumber energi

Ø  Perekaman pada pita magnetik, tanda seismik yang diambil melalui detektor

Ø  Pemrosesan komputer dan persiapan pada tampilan analog visual pada seimogram.
